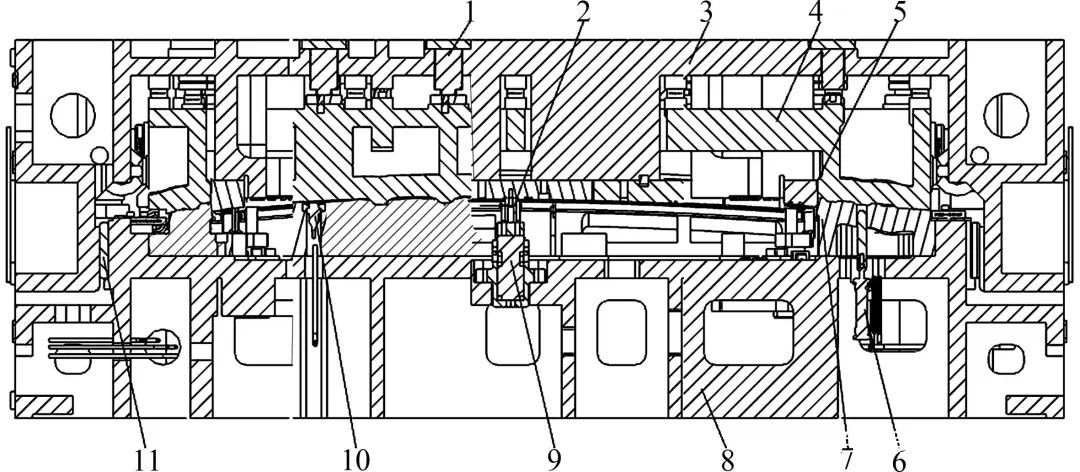

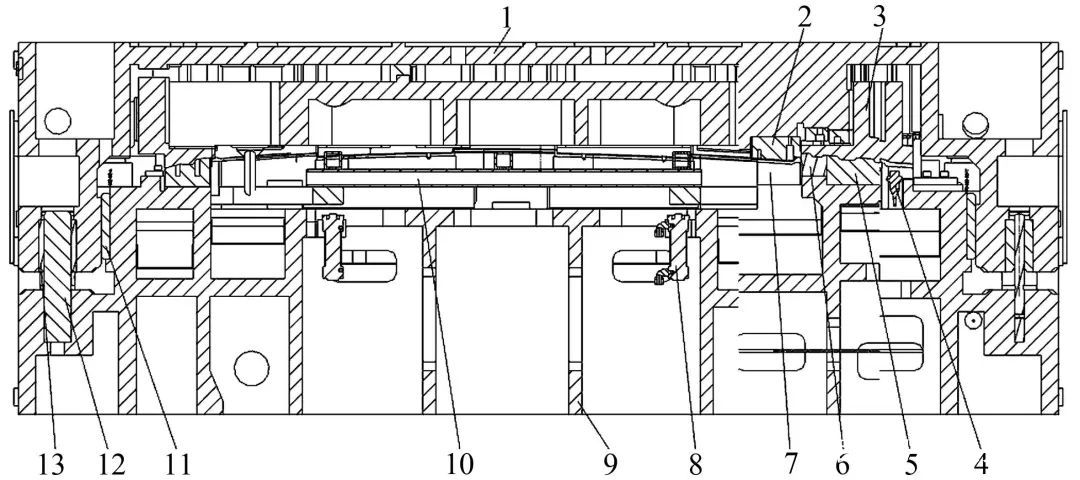

翻边整形模结构如图7所示，机械手将前工序件放至下模，通过定位销定位，感应器10感应零件到位后，压力机滑块带动上模向下运动，距离下止点60 mm时顶料器压杆2与翻边顶料器9接触，下行至40 mm时压料芯4与下模翻边镶件7开始压料，继续下行至距离下止点10 mm时上模翻边镶件5与前工序件接触开始翻边，直至模具闭合到下止点位置，翻边、整形动作完成。然后压力机滑块带动上模向上运动50 mm时，翻边顶料器9与零件翻边位置接触，继续向上运动使翻边区域脱离下模翻边镶件7，最后顶料元件6将零件顶起，机械手将其移出压力机工作区，翻边整形工作全部完成。

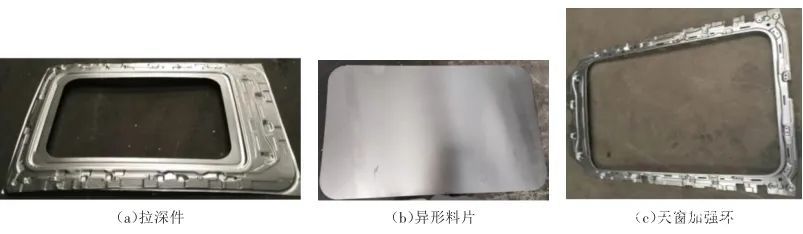

落料拉深模工作稳定，生产的拉深件和异形落料料片分别如图8（a）、（b）所示，最终成形的天窗加强环质量良好，如图8（c）所示，说明优化后的工艺合理可行。
