充氧过滤器成形工艺及模具设计

来源: | 作者:车利刘波高辉李小曼龚强王本安（中航西安飞机工业集团股份有限公司） | 发布时间: 2022-08-10 | 683 次浏览 | 分享到:

所示，该模具可一次完成拉深成形和底部冲孔。复合拉深模不同于常见拉深模和上述成形切边模，该复合拉深模设计采用上模的小凸模21和下模的拉深凹模23配合冲切底部通孔。

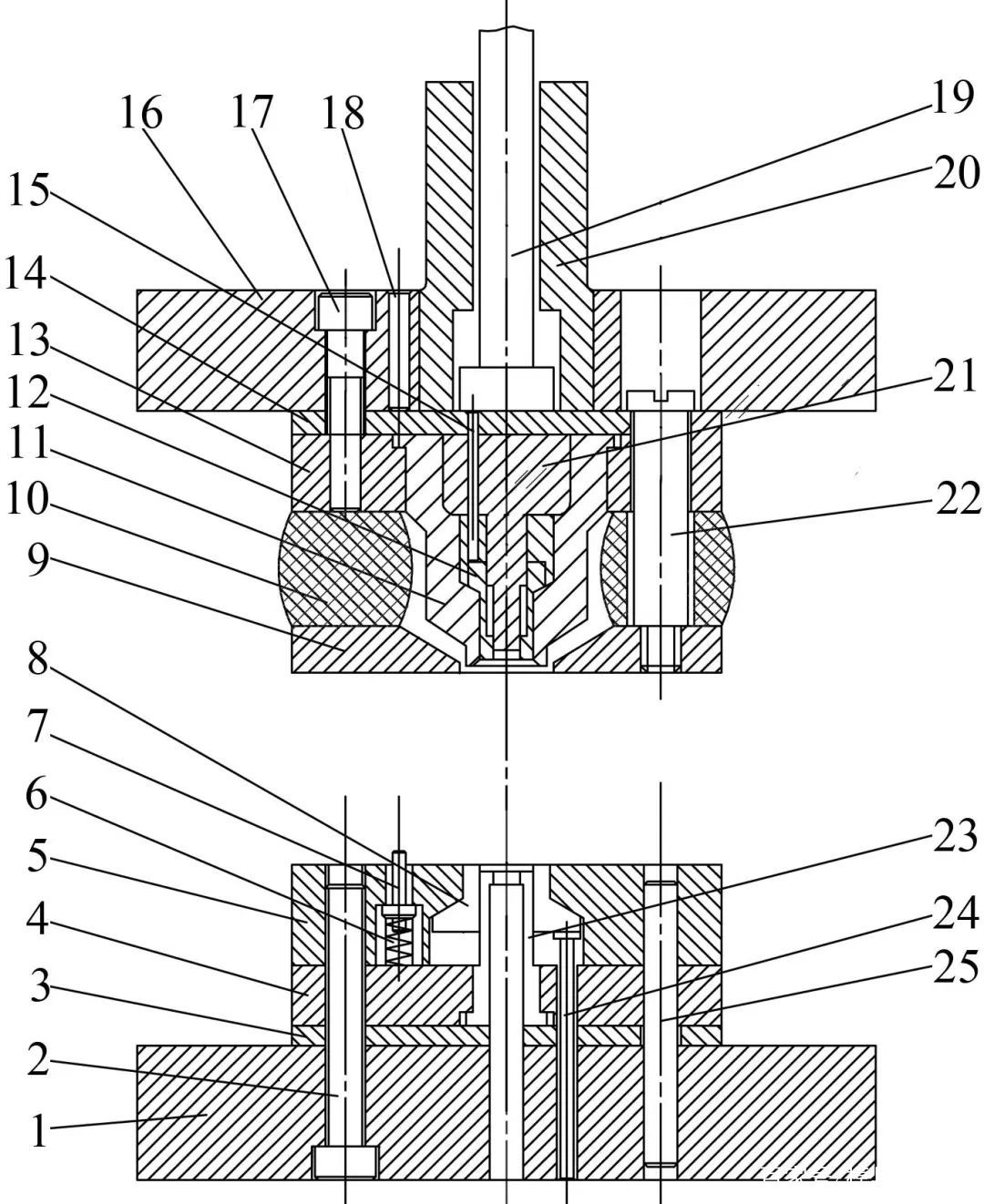

图5

拉深冲孔复合模

1.下模座 2.螺钉 3.下垫板 4.下模固定板 5.落料凹模 6.弹簧 7.挡料销 8.推件块 9.卸料板 10.橡胶弹簧 11.拉深凸模 12.卸料器 13.上模固定板 14.垫板 15.连接推杆 16.上模座 17.螺钉 18.销钉 19.打杆 20.模柄 21.小凸模 22.螺钉 23.拉深凹模 24.推杆 25.销钉

1.3 充氧过滤器的成形工艺和模具设计

由充氧过滤器结构可知，充氧过滤器的加工过程为：①将帽形过滤网旋转180 °放入帽盖内径；②将平面过滤网放入帽盖内径，紧贴帽形过滤网底部平面；③帽盖向内弯曲90 °将帽形过滤网和平面过滤网压紧并紧贴帽盖内侧，成形后充氧过滤器结构见图1所示。

将帽形过滤网、平面过滤网和帽盖组合成形充氧过滤器的模具如图6、图7所示。其中，收口模用于将帽盖向内弯曲45°，成形模将帽盖继续向内冲压成90°，使帽形过滤网和平面过滤网零件压紧。收口模与成形模的结构相似，区别在于上模和下模的凸、凹模型面不同。

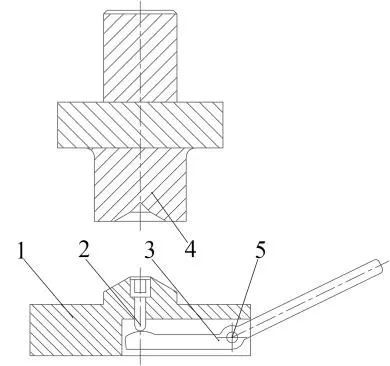

图 6

收口模

1.下模 2.顶件器 3.打杆 4.上模 5.销钉

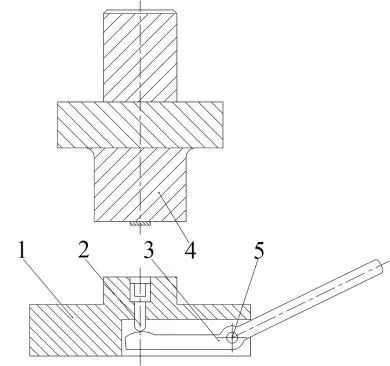

图 7

成形模

1.下模 2.顶件器 3.打杆 4.上模 5.销钉

2 试验验证

2.1 帽形过滤网成形验证

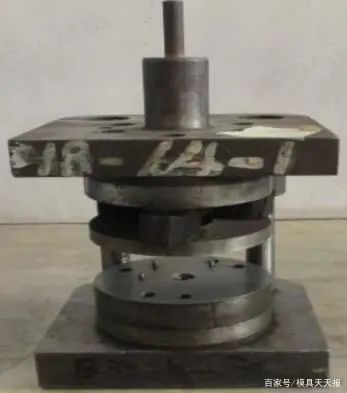

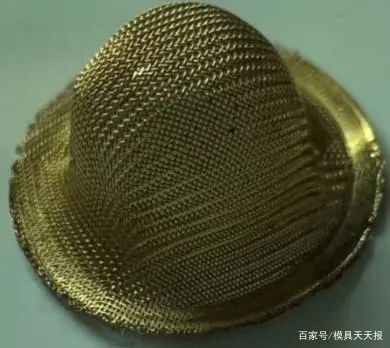

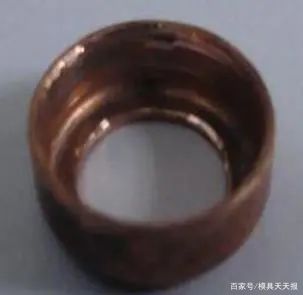

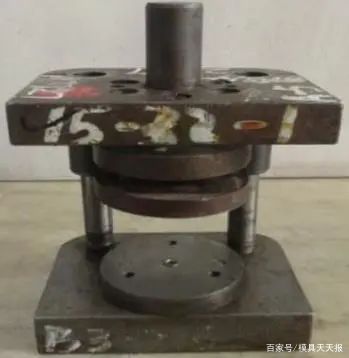

成形切边模实物如图8所示，采用导柱和导套导向，模柄装夹于压力机滑块上，下模座定位在机床工作台上，凸模向下移动与凹模内腔配合成形帽形过滤网外形，随着凸模继续下行，与凹模外缘配合冲切法兰余量。成形后的帽形过滤网实物如图9所示，零件外形规则，表面无划伤，网格排列均匀无破损，验证了该成形工艺和模具结构的合理性。
