式，避免更换整体大凸模，便于更换和降低成本，具体结构如图13所示。

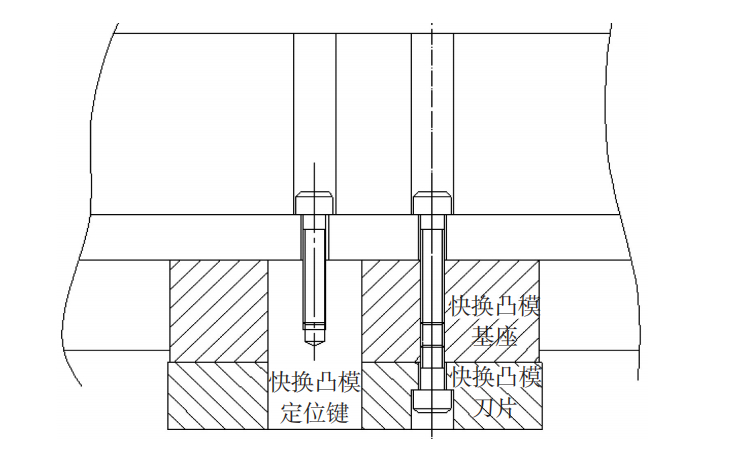

图13 大型方键固定方式

（8）凸模套管固定方式。凸模套管是带螺纹的，将凸模装配好后，利用凸模套管外形定位，整体拧入固定板（套管的一端有螺纹，另一端有扳手扁口），具体结构如图14所示。实际制造过程中，也可以根据需要，对结构进行简化，做成整体式结构。

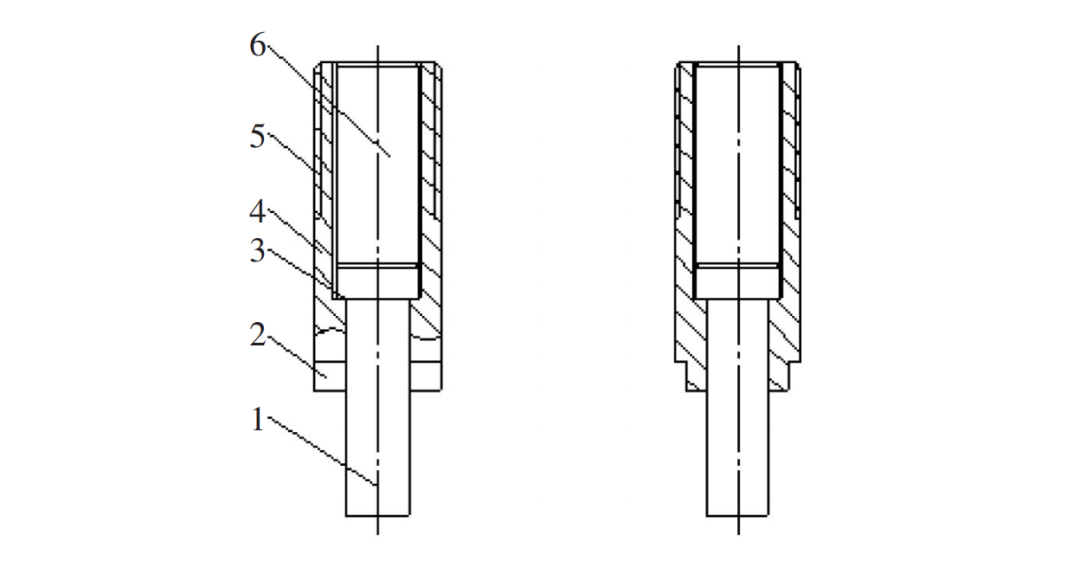

图14 凸模套管固定方式

1.凸模 2.扳口 3.挂台 4.凸模套管 5.螺纹 6.垫块

总之，凸模固定方式很多种，但基本上可以在以上这些结构的基础上进行改进和优化，举一反三，最终的结构是以适用方便、成本较低为目的。

4 结束语

上面介绍的几种常见的凸模固定方式及快换凸模固定的结构形式，仅供广大设计人员参考应用。目 前，快换凸模的理念已经被模具行业广泛接纳，相关的标准也不断推出，应用范围逐步扩大，运用水平不断提高，快换凸模的优越性体现的更加充分，在行业内产生了较大的经济效益和社会效益。
