有些情况下,凸模依靠卸料板导向,凸模与固定板松配合,适用于导板模具、厚料小孔或精密冲裁的模具,具体结构如图6所示。

图6 卸料板导正的凸模固定方式
1.凸模 2.固定板 3.卸料板
3 快速凸模的几种常用方式
快换凸模的固定方式比较多,具体的快换方式有如下几种:
(1)凸模与固定板过渡配合,螺钉可以从凸模的正面或背面拧紧,这种方式拆卸方便,易于更换,螺钉拧动时,凸模需要有止转。根据凸模的大小或材料的厚度与强度的关系,可以考虑用垫板还是不用垫板,具体结构如图7所示。

图7 凸模用螺钉拧紧的固定方式
1.上模座 2.凸模

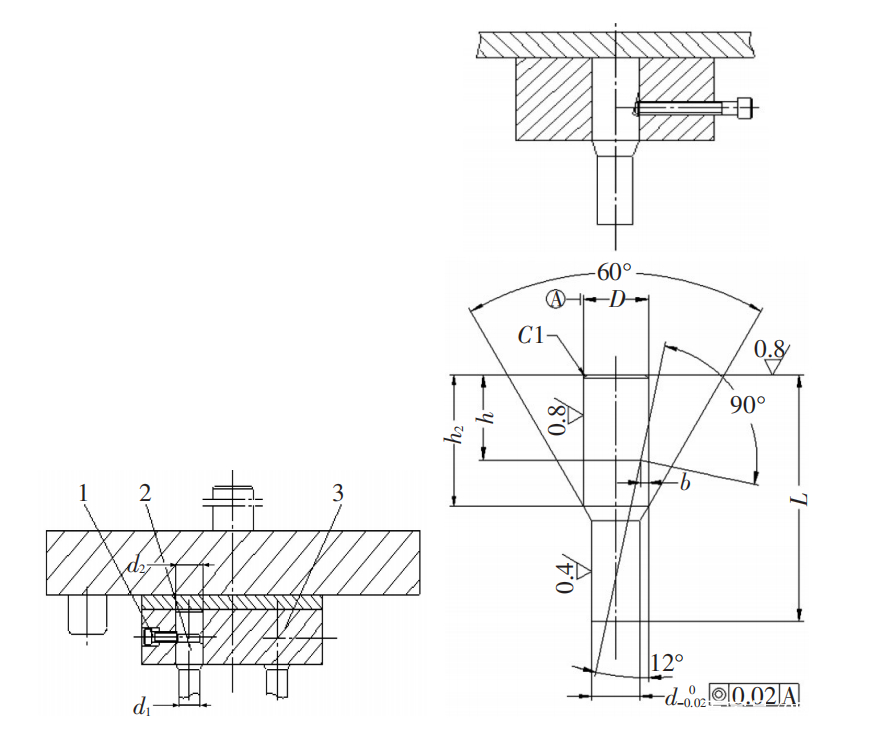

(2)顶紧螺钉固定。凸模与固定板滑配合,适用于经常更换凸模的场所,或凸模直径需要变更的场所,固定部分的直径可以不变,工作部分的尺寸可以改变。还适用于多孔零件,凸模可能会根据零件的需要,取消或增加凸模的场所使用,具体结构如图 8 所 示,凸模的结构有图中2种方式。

图8 顶紧螺钉固定凸模方式
1.顶紧螺钉 2.快换凸模 3.凸模固定板

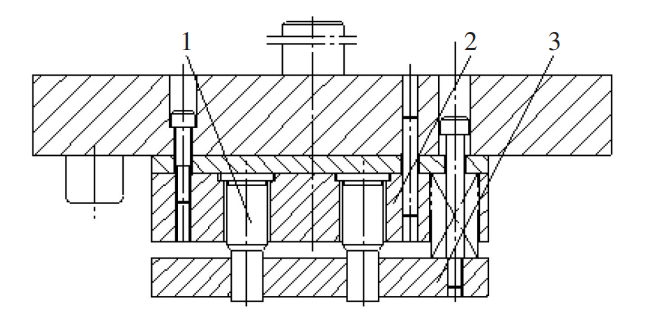

(3)垫板设计为抽屉式结构的凸模固定方式。每次更换凸模时,需要先松动固定板的螺钉,将垫板抽板抽出,退出凸模,再安装新凸模,插入垫板,重新紧固螺钉,具体结构如图9所示。

图9 顶紧螺钉固定凸模方式
1.凸模退出孔 2.抽拔式小垫板 3.快换凸模

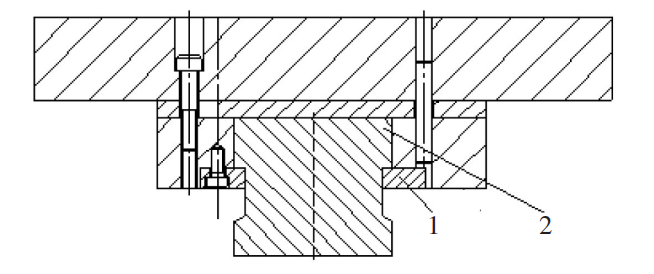

(4)压板固定凸模的结构。凸模与固定板滑配合,凸模侧面加工凹台阶,用压板压紧凸模,具体结构如图10所示。

图10 压板固定凸模方式
1.压板 2.凸模

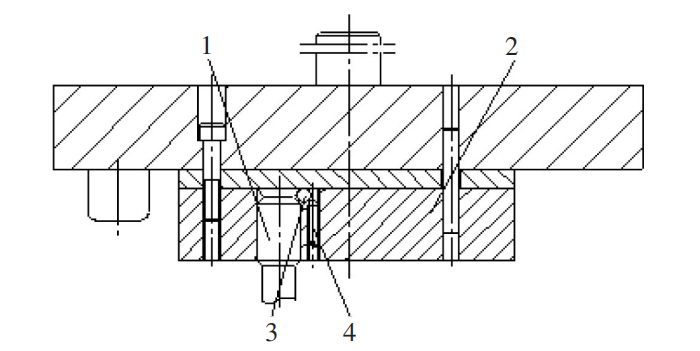

(5)钢球螺钉固定凸模的方式。钢球的锁止是依靠顶紧螺钉完成,这种结构可受较重负荷的快换凸模使用,具体结构如图11所示。

图11 钢球螺钉固定凸模的方式
1.快换凸模 2.固定板 3.钢球 4.顶紧螺钉

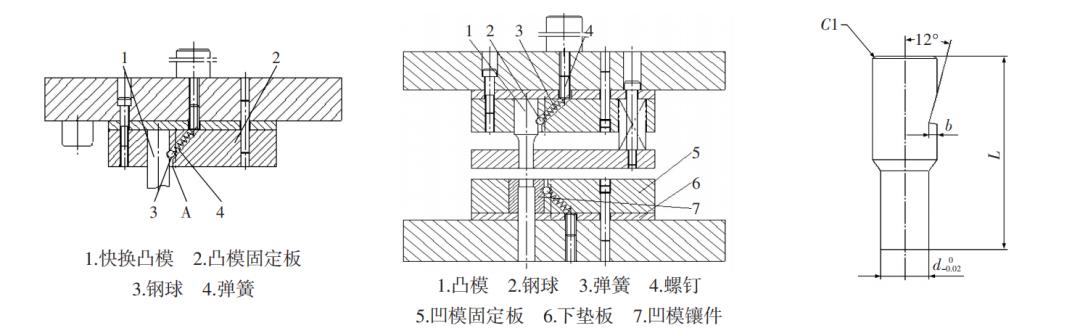

(6)钢球弹簧固定凸模的方式(俗称球锁式凸模)。这种结构可受较轻负荷的快换凸模使用,一般料厚不大于3mm,用细棒从图中A点顶一下钢球,凸模便可以轻易拆卸下来。凹模的快换原理同样适用。这种结构的固定方式,凸模上的水滴状球窝与凸模中心线角度12°,固定板上的斜孔中心线角度15°,它们之间有3°的自锁角,这一点很关键,具体结构如图12所示。

图12 钢球弹簧固定凸模、凹模的方式
(7)大型方键固定方式。较大的凸模,可以用方键定位和定向,螺钉连接固定,凸模设计为刀片的形
