项目介绍

       某电工集团致力为全球能源事业提供绿色清洁解决方案，是我国大型能源装备制造企业集团，打造了高端装备智造、硅基新能源、铝基新材料“一高两新”三大国家战略性循环经济产业。本项目为园区厂房、联合站以及附属区域内的供暖设备升级改造，智慧能源管控体系，实现多种能源有机耦合，体现“节能、低碳、智慧、安全、经济”的理念。

       工艺流程

       软水器由人工使其长期处于有水状态，当软水箱内液位低于设定值时开启冷水电磁阀，向水箱补水，达到设定值时关闭冷水电磁阀；不断监测循环管道压力，当压力低于设定值时需开启补水泵向循环管道补水；循环管道达到设定压力值即可运行，运行之前首先打开锅炉进水调节阀，再打开循环水泵，最后启动锅炉；由于锅炉运行之前炉膛温度较低，若满负荷启动会对锅炉造成负面影响，经多次测试，锅炉启动时PLC实际给定的出水温度温度为（出水温度+5）摄氏度，当达到用户设定的出水温度后，PLC实际给定的出水温度就等于用户设定温度；锅炉和循环水泵的投入量分为两种控制方式，一种为用户直接设定，一种为程序判定，其中程序判定方式为当锅炉或者循环泵达到较高负荷一定时间后仍没有达到设定值则启动下一台。

       技术方案

       现场仪表、阀门等设备直接接入PLC柜，循环泵和补水泵对应五个变频柜接入PLC柜，三台天然气锅炉对应三台CPU，主站CPU通过S7通讯的方式读取天然气锅炉信息进行控制。本项目采用西门子1500PLC控制，通过天然气锅炉、补水泵、循环泵、调节阀等对整套供热系统进行调控。最终实现了节能环保、防冻等效果。

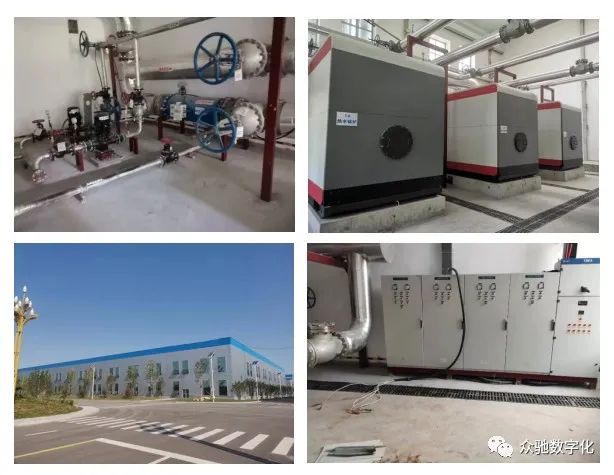

  项目现场照片
