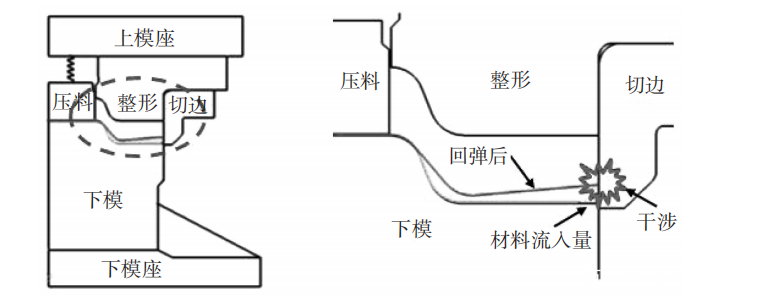

图5 开模时制件干涉切边刀块

3 浮动式复合刀块

（1）结构装配关系。

浮动式切边整形刀块与固定式的区别在于整形刀块的装配关系，浮动式整形刀块为活动式的，其整形力来源于氮气弹簧类弹性元件。正式由于此类结果，切边动作时，整形刀块充当了压料板的角色，很好的解决了固定式刀块的前文所述两个缺陷。

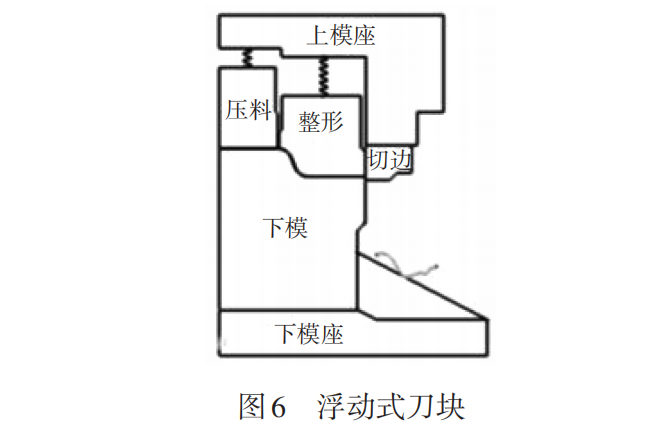

浮动式切边整形刀块结构较复杂，空间分布较紧密，其结构图如图6所示。

（2）运动过程。

不同的结构决定了其切边整形顺序的不同，其成形顺序为：上模下行→压料板压料→整形刀块整形→整形完成→上模继续下行→整形刀块充当压料作用→切边刀块切除废料→切边完成→开模。工作顺序为先整形后切边，如图7所示。开模过程中切边刀块先离开下模，整形刀块随着弹簧力的恢复而离开下模。

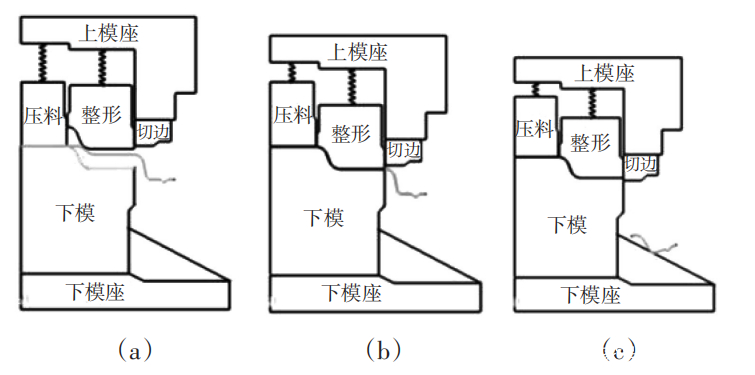

图7 浮动式刀块切边整形过程

a——整形刀块接触板件

b——整形完成

c——切边完成

（3）优缺点分析。

浮动式刀块很好的解决了固定式的强度差及回弹变形的缺陷，但由于其整形刀块整形力来源于弹性元件，故对于整形量大的制件适应性差，另外由于弹性元件的连接需要导向、侧销等机构，导致整形镶块尺寸较大，结构复杂，设计加工成本高。

4 刃口一体式复合刀块

（1）结构装配关系。

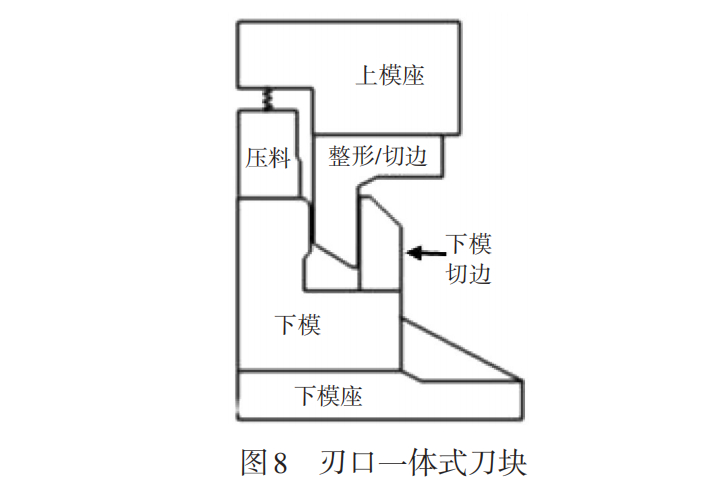

固定式与浮动式针对的都是切边整形复合，当切边翻边工序复合时，需要加工成刃口一体式的复合刀块。刃口一体式相对上述两种结构，结构简单，没有多余的辅助装置，其整形面和切边刃口分布在同一个镶块的两侧，下模翻边外侧设置切边刃口镶块，结构图如图8所示。

（2）运动过程。

其运动过程为：上模下行→压料板压料→上模切边下行→切边刀块切除废料→上继续下行→翻边完成→开模，运动图示如图9所示。

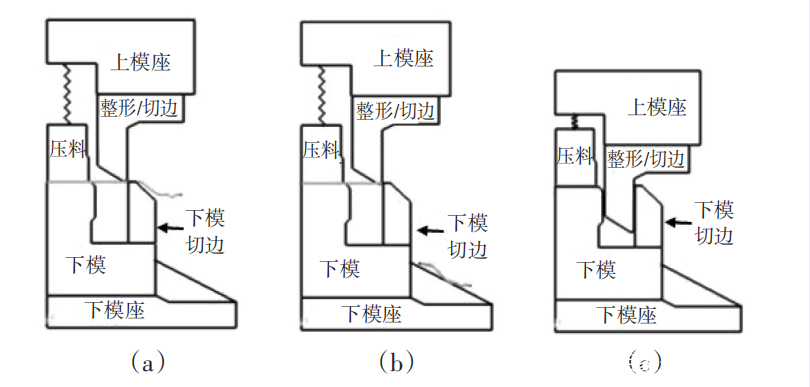

图9 浮刃口一体刀块切边整形过程

a——切边刃口接触板件

b——切边完成

c——翻边完成

（3）优缺点分析。

从图8中可以看出，这种翻边刀块虽然结构简单，但其翻边工作部分细长，模具强度差，另外一个下模增加的修变镶块，废料掉落存在风险，需要增加类似顶出气缸机构。刃口一体式刀块较困难的一点是：保证切边后再翻边。由于大多数制件翻边高度在10mm以内，意味着需要在10mm范围内制造此切边翻边型面，先切断后翻边，翻边刀块及切边刃口强度非常弱。增加强度有以下两个方式：①拉伸造型更改，如 图10所示；②工作顺序更改为：翻边部分型面→切边→翻边继续，更改动作顺序后保证了强度，但制件品质差，出现翻边面尖角缺陷，如图11所示。
